これまで、キャプボはAVerMedia GC553G2をはじめ、AVerMedia製品で統一してきました。

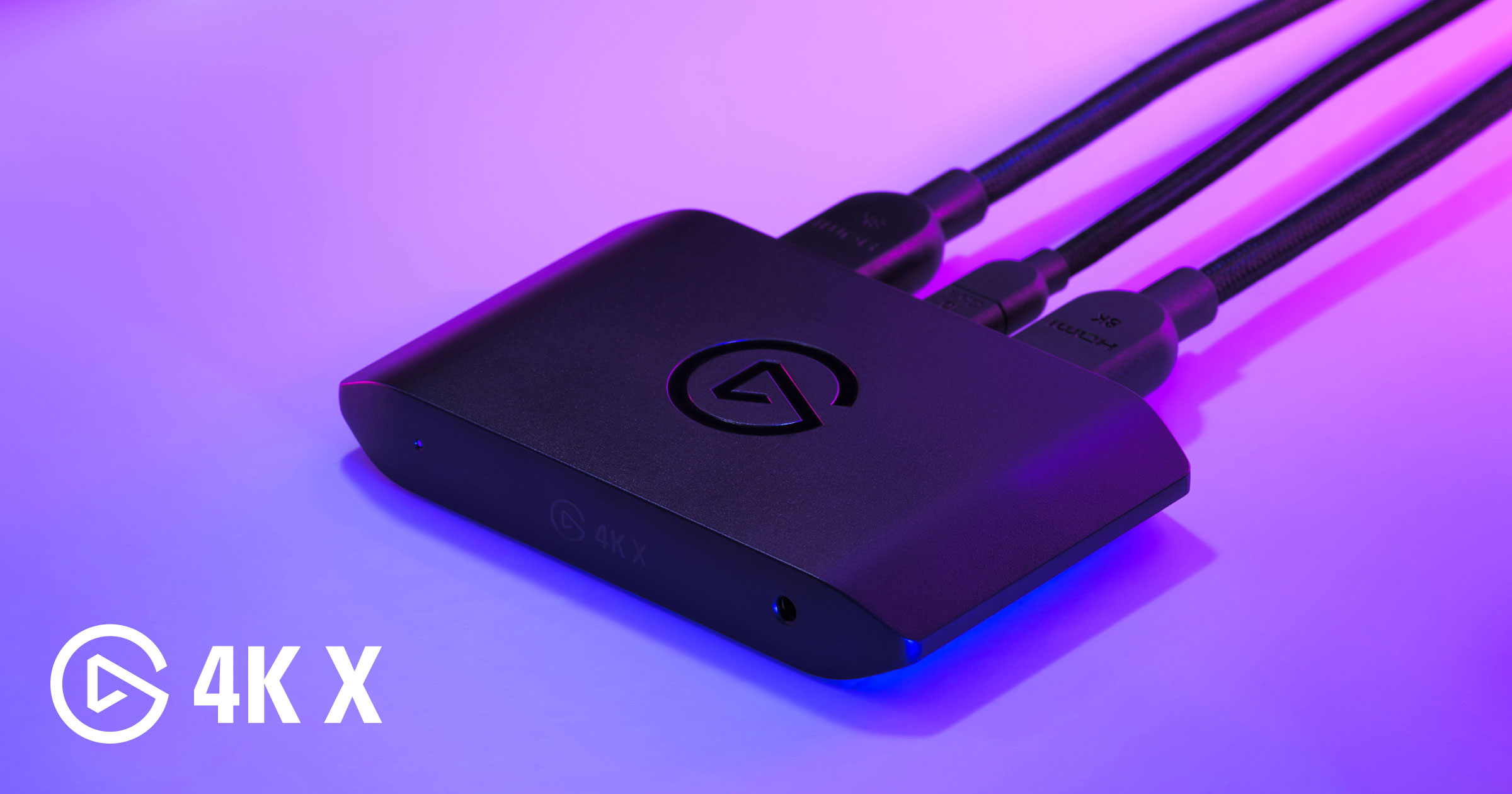

ちょっとした事情により、Elgatoの4K対応キャプチャーボードである、4K Xを購入しました。

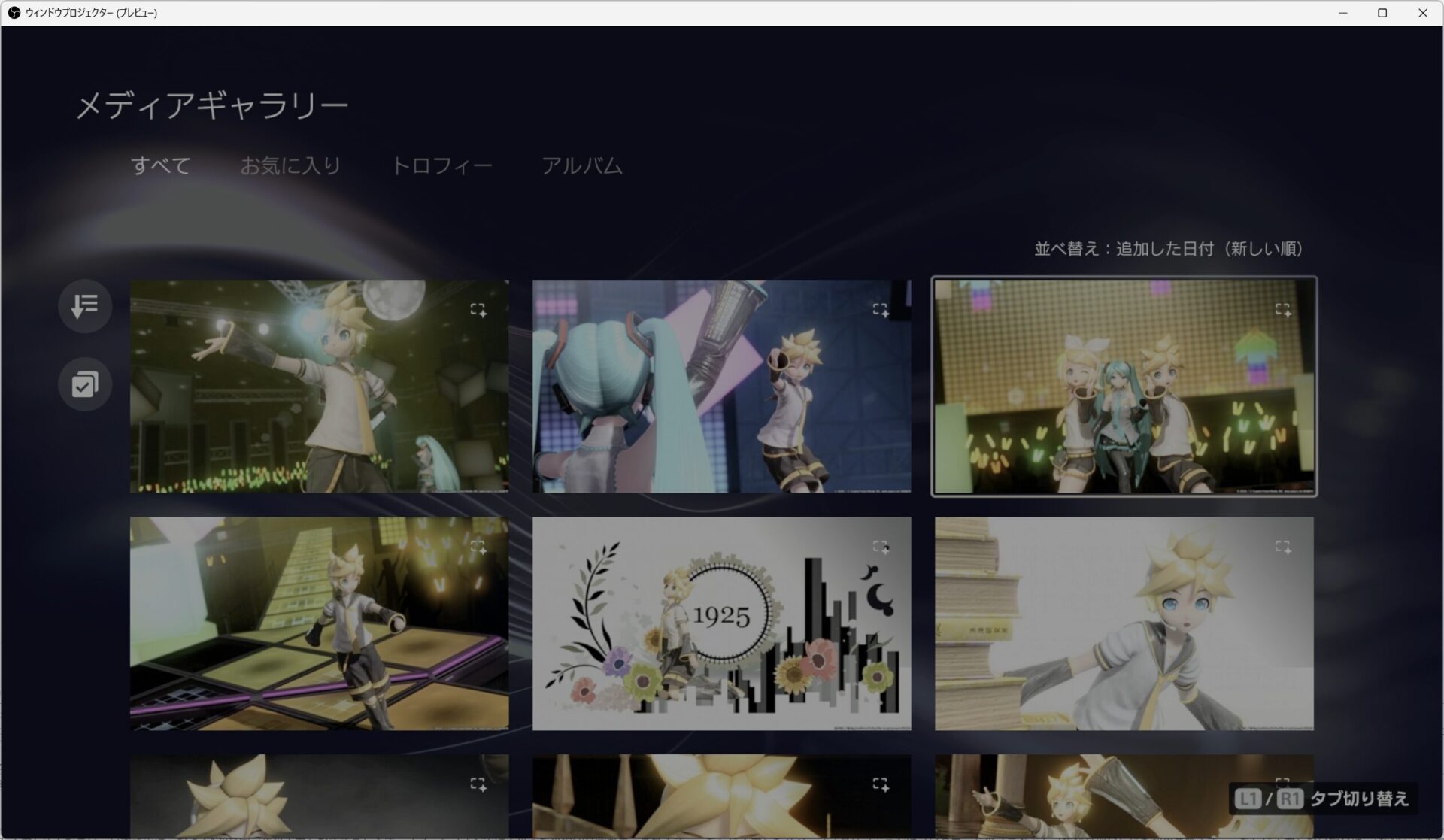

ところがOBSに表示すると…
なんか暗い。
鏡音レンの鮮やかさが明らかに無い。
これでは、鏡音レン廃のごろうさんが泣いてしまう。
これはHDRまわりの設定が足りていないからっぽそうです。
というわけで設定内容のメモ。
前提ソフト・機器
・Windows 11
・OBS Studio v31.0.3
・Elgato Game Capture 4K X
・パススルー先のディスプレイがHDR対応であり、ソース（PS5/Switch2）もHDRを有効にしている
（当然途中経路もHDR対応である）
映像キャプチャデバイスの設定

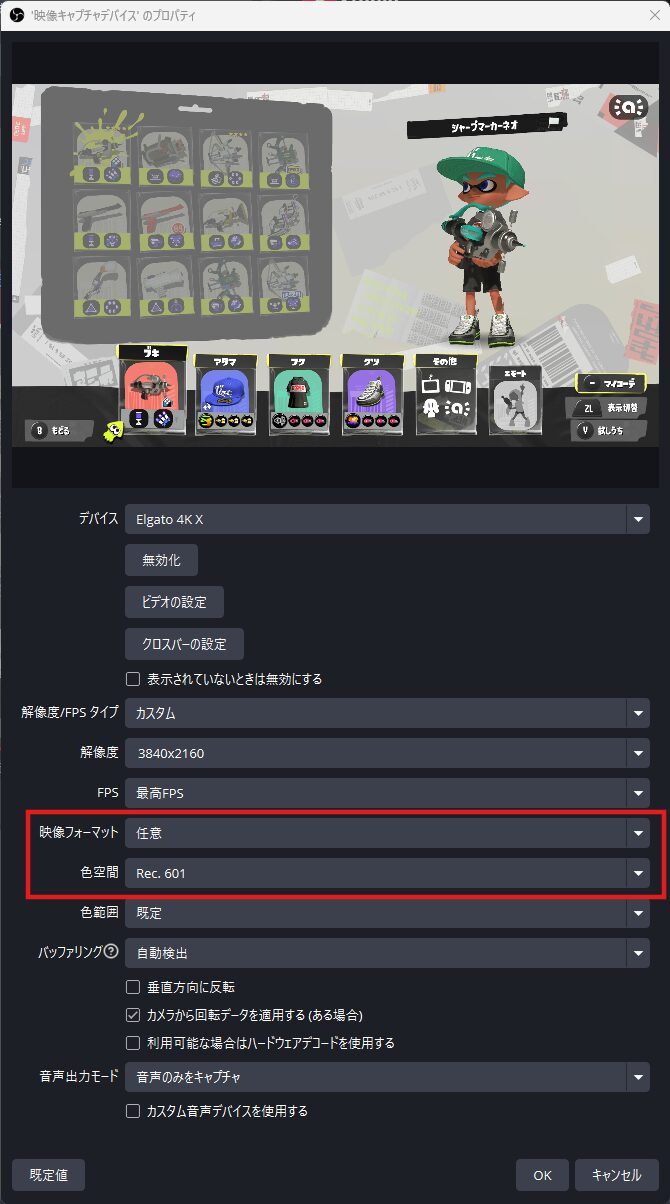

映像キャプチャデバイスとして、4K Xを設定すると、そのソースのプロパティはこんな感じ。
映像フォーマットを”P010″、色空間をRec. 2100(PQ)にしたいのですが、今は「任意」になっています。
これを変更するために、以下のおまじないをした上で、P010を選びます。

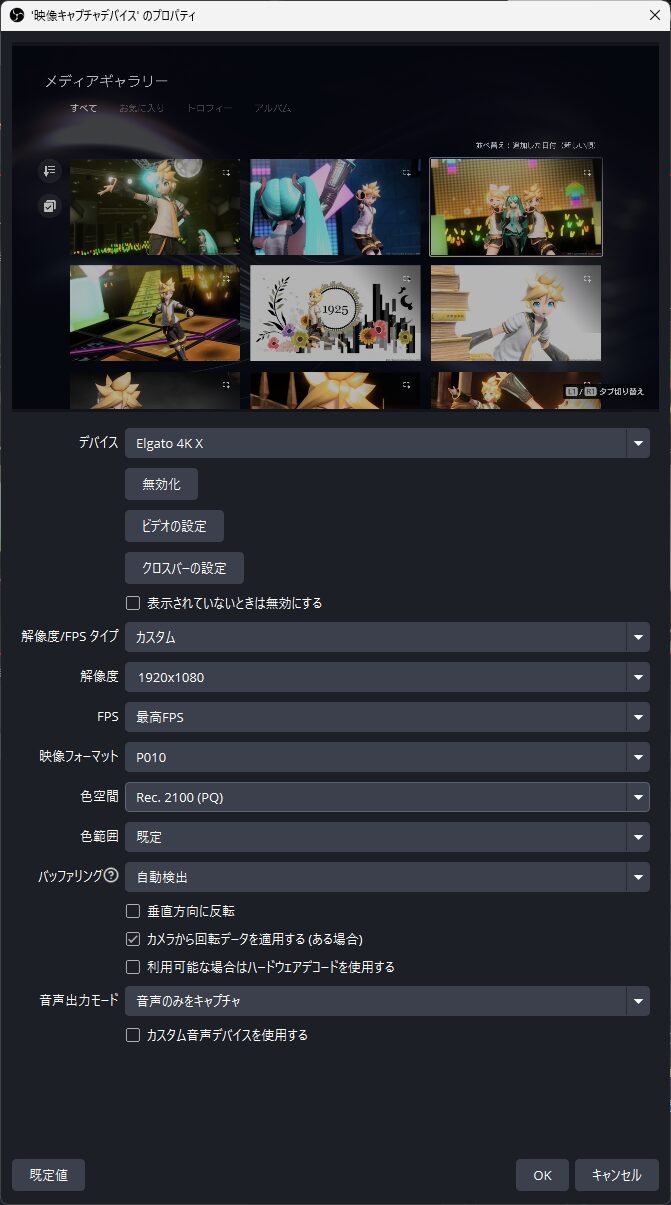

- 映像/FPS タイプ：カスタム
- 解像度：3840×2160（配信画質がFHDなら1920×1080を選んでも支障無い）
- FPS： 最高FPS
- 映像フォーマット： P010
- 色空間： Rec. 2100 (PQ)
これでマシになりました。
HDRで配信をする場合
プレビュー表示がどうも暗い気がしますが、このままYouTubeでHDR対応配信をするとキレイになるのでご安心ください。
そのHDR対応配信のためには、以下の設定が必要です。

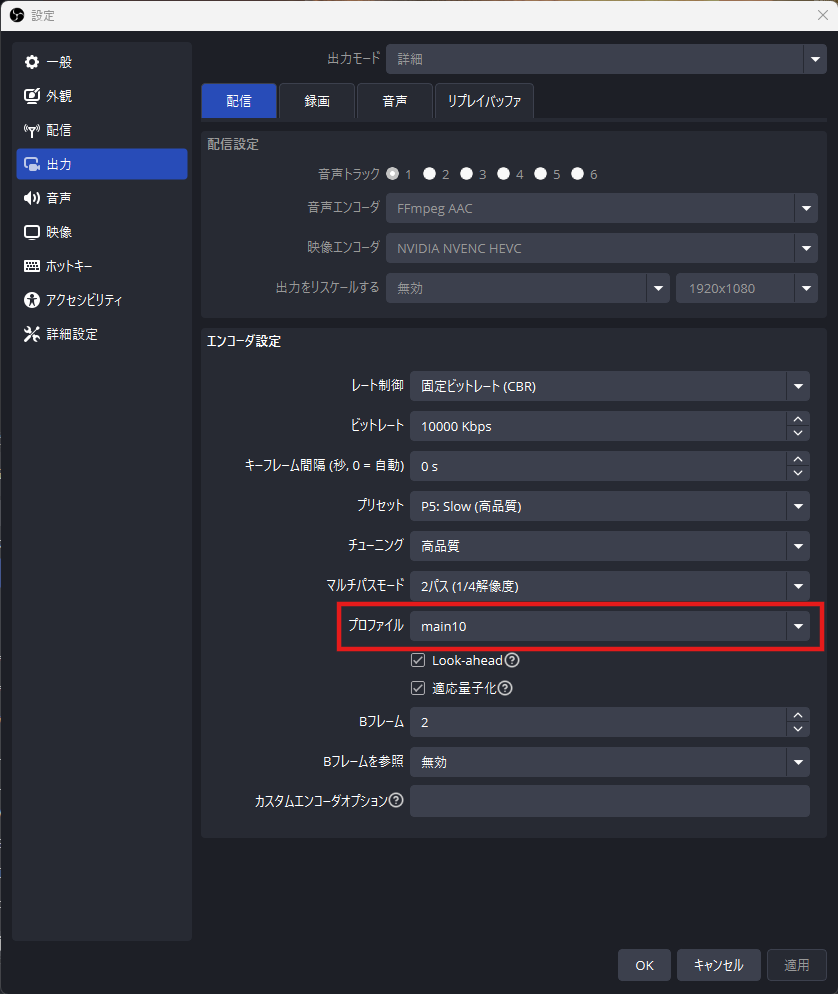

設定 ＞ 出力 ＞ 配信タブ
配信設定＞映像エンコーダ： ～～ HEVC
↑赤枠で囲み忘れた…
エンコーダ設定＞プロファイル： main10
（その他は自由です 真面目にYouTube向けの設定をしてないので気にしないでください）

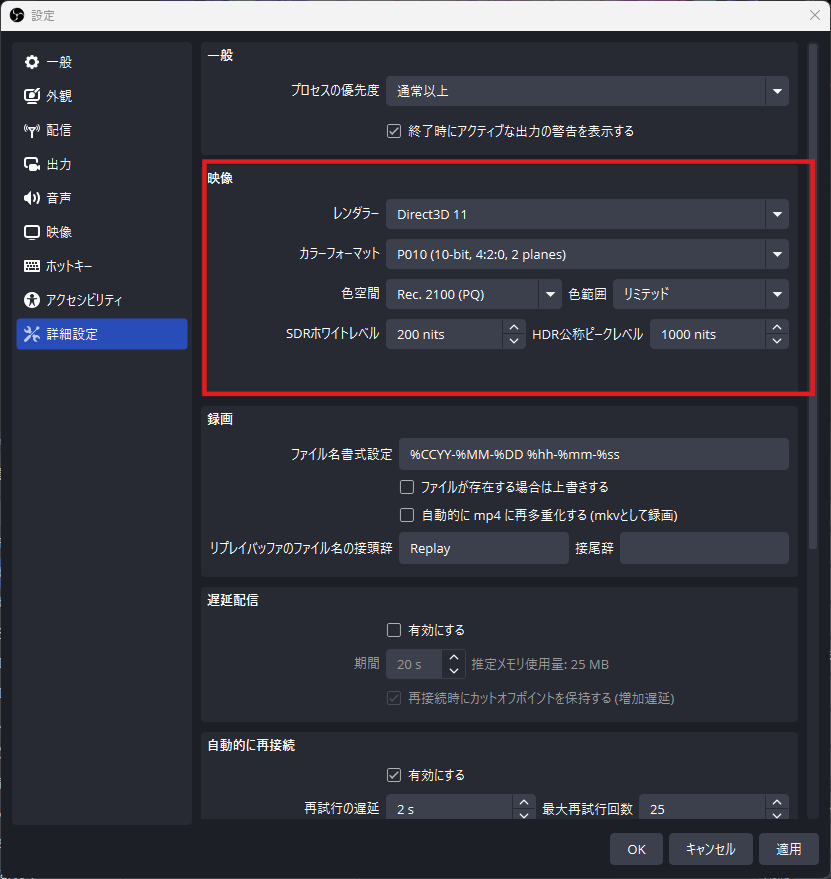

設定 ＞ 詳細設定
映像を以下のように設定するといいらしい。
カラーフォーマット「P010」、色空間「Rec. 2100」に設定するのがミソ。
（Rec.2100には2つあるがどちらかは好みらしい）
これでHDR配信ができます。
SDRで配信をする場合
しかし、上の配信設定をすると、ニコ生は画面が真っ暗になります。
私の主配信であるニコニコ生放送は、HDRには対応してないからです。
というわけでSDR配信のままでいくことにしました。
しかしPS5から出力されるHDR映像をSDRで配信するためには、小細工が必要です。
映像キャプチャデバイスにフィルタをかけます。

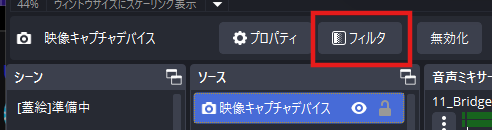

映像キャプチャデバイスをアクティブにした上で、「フィルタ」をクリック。
または「映像キャプチャデバイス」の右クリックメニューのかなり下にある「フィルタ」から。

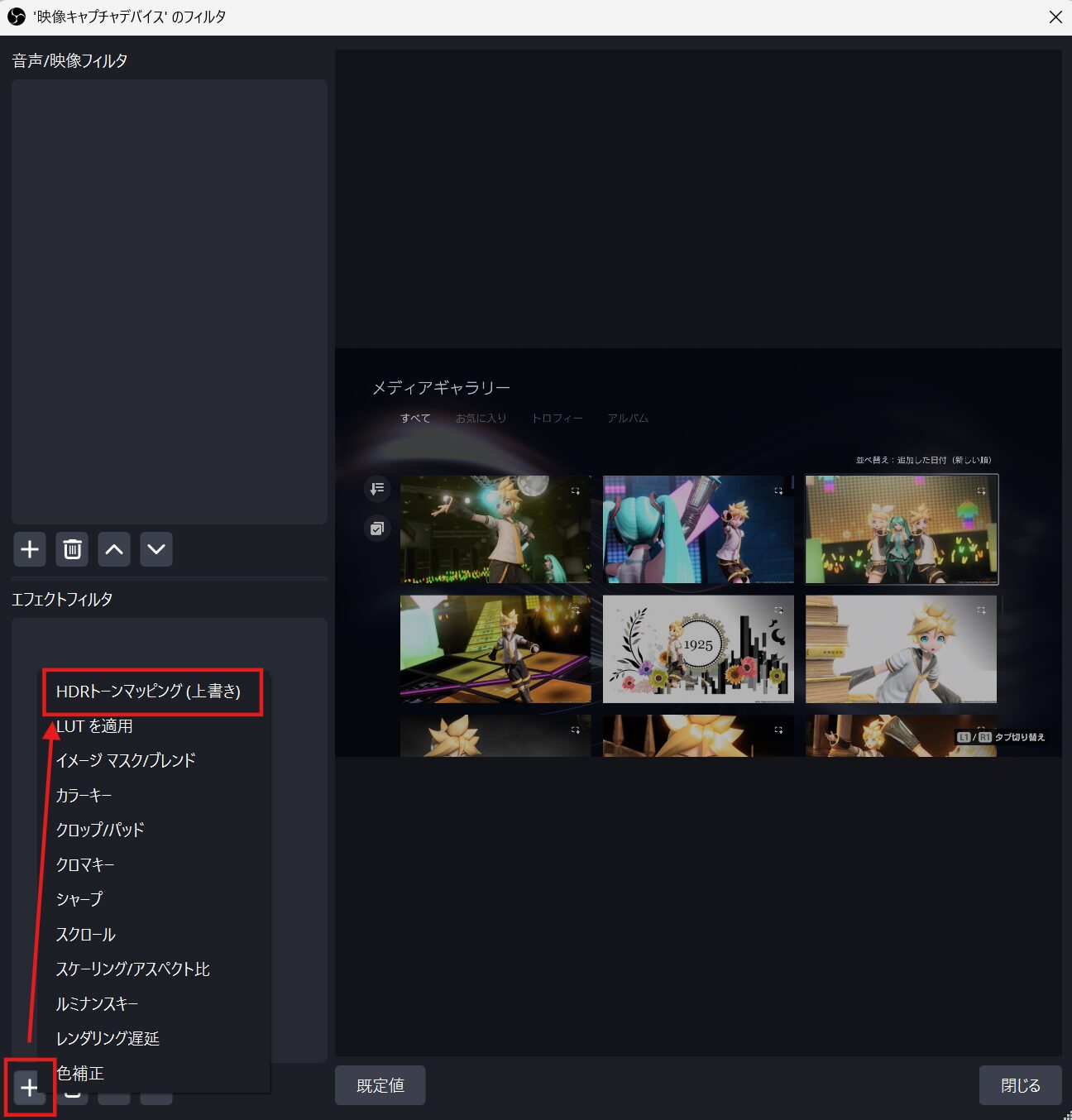

「エフェクトフィルタ」のプラスマークを選び、
「HDRトーンマッピング (上書き)」を選びます。
名前はなんでもいいです。

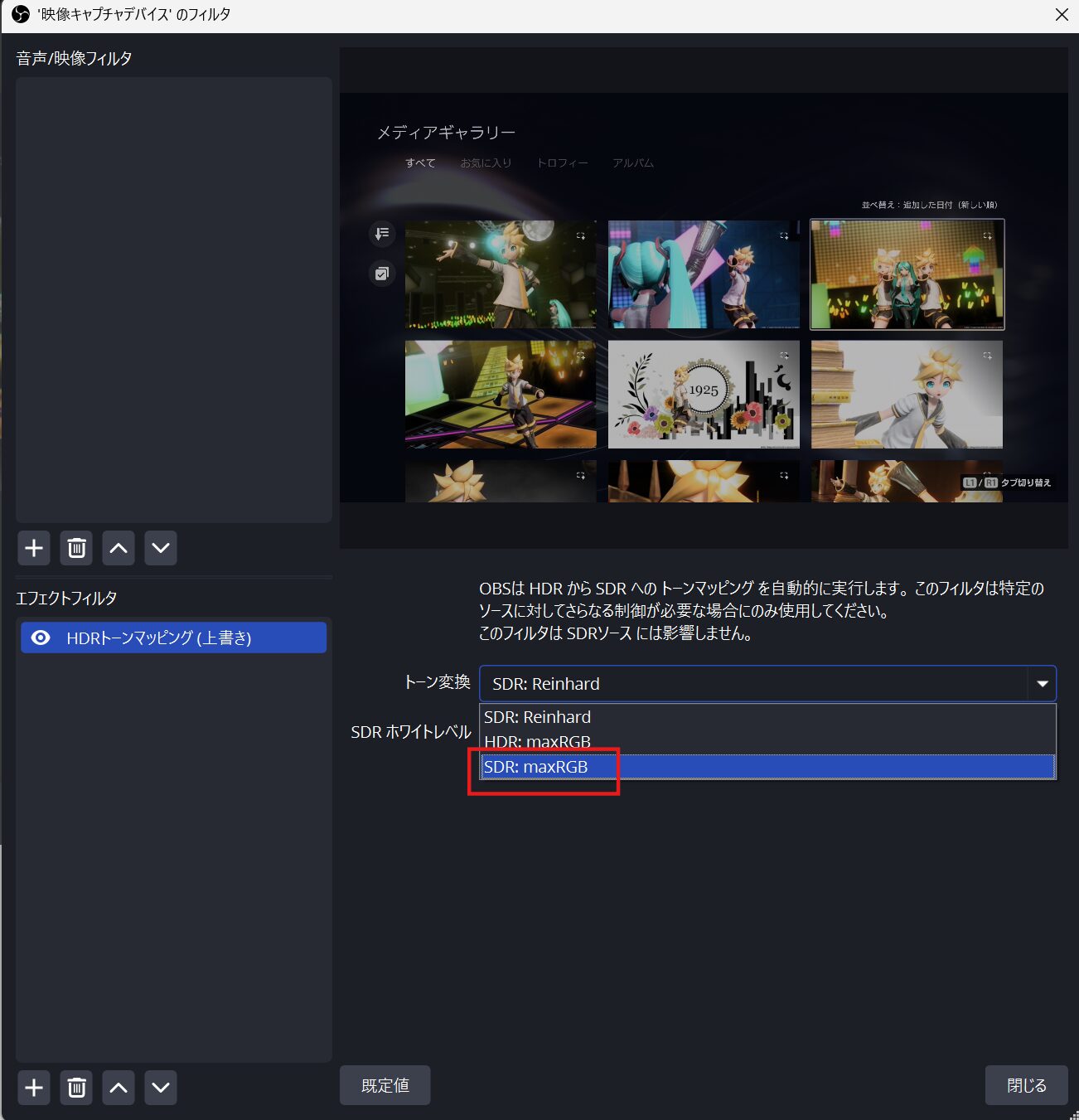

トーン変換で、「SDR: maxRGB」を選びます。
（たぶんHDR: maxRGBもいいんだと思う 若干変わるけどよく分からない）

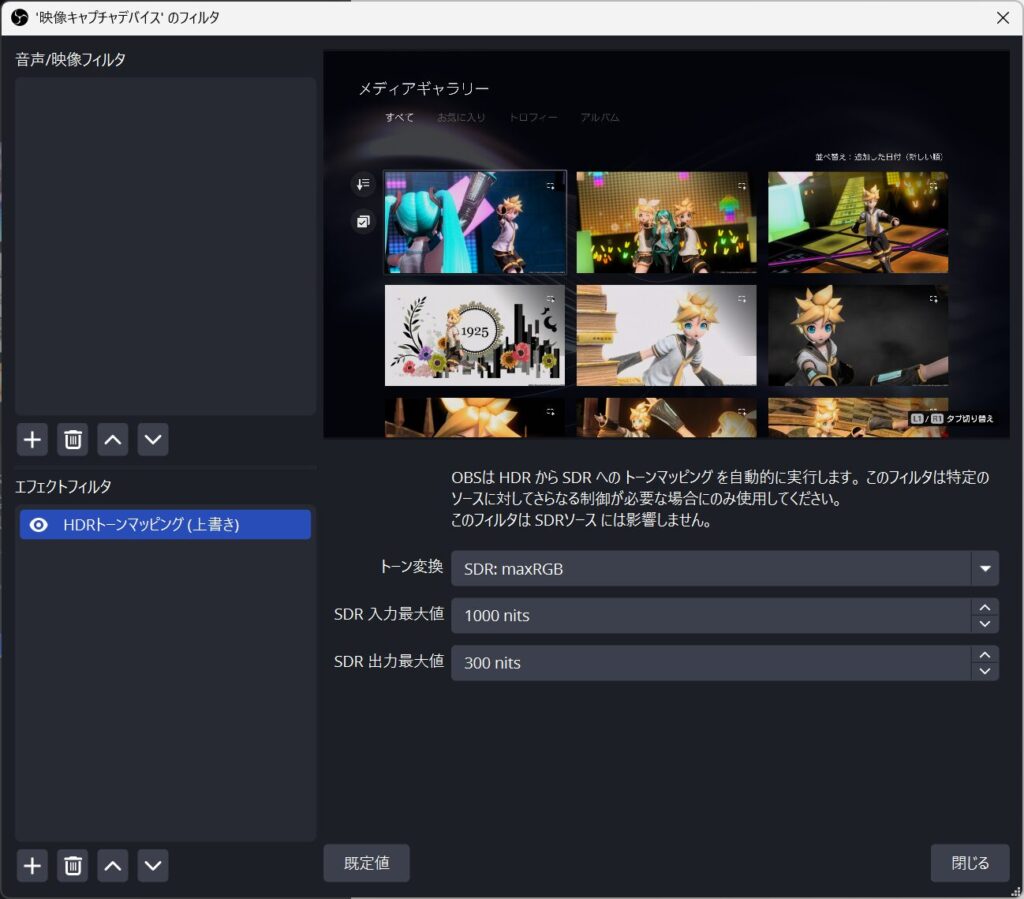

だいぶマシになりました。
（あれからテスト配信を経たのでメディアギャラリーの数が変わった）
テスト配信中に起きたトラブルと解決
そんな感じでHDR配信とSDR配信を反復横跳びしてたら、色々トラブルに直面したので、以下にメモっておきます。
設定弄ってたらニコ生に音は出てるのに画面が黒い
１．OBSの設定＞詳細設定が変わっているんじゃないか？
ここの設定が一番大きく響くから要チェックだ。
または、エンコーダーが「HEVC」になっていないか？
ニコ生は「H.264」でないといけないぞ（2025.06.02時点）！

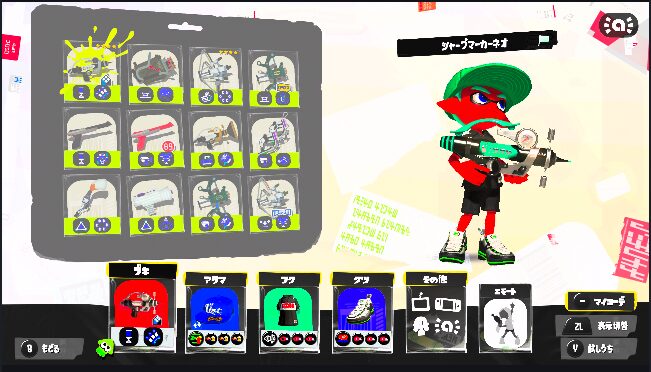

Switch(1)の画面を映すとビビッドになる
わーお。
Switch(1)はSDR出力なので、HDRの設定をしてるとこうなります。
回避策としては、HDRの設定を全部やめること。

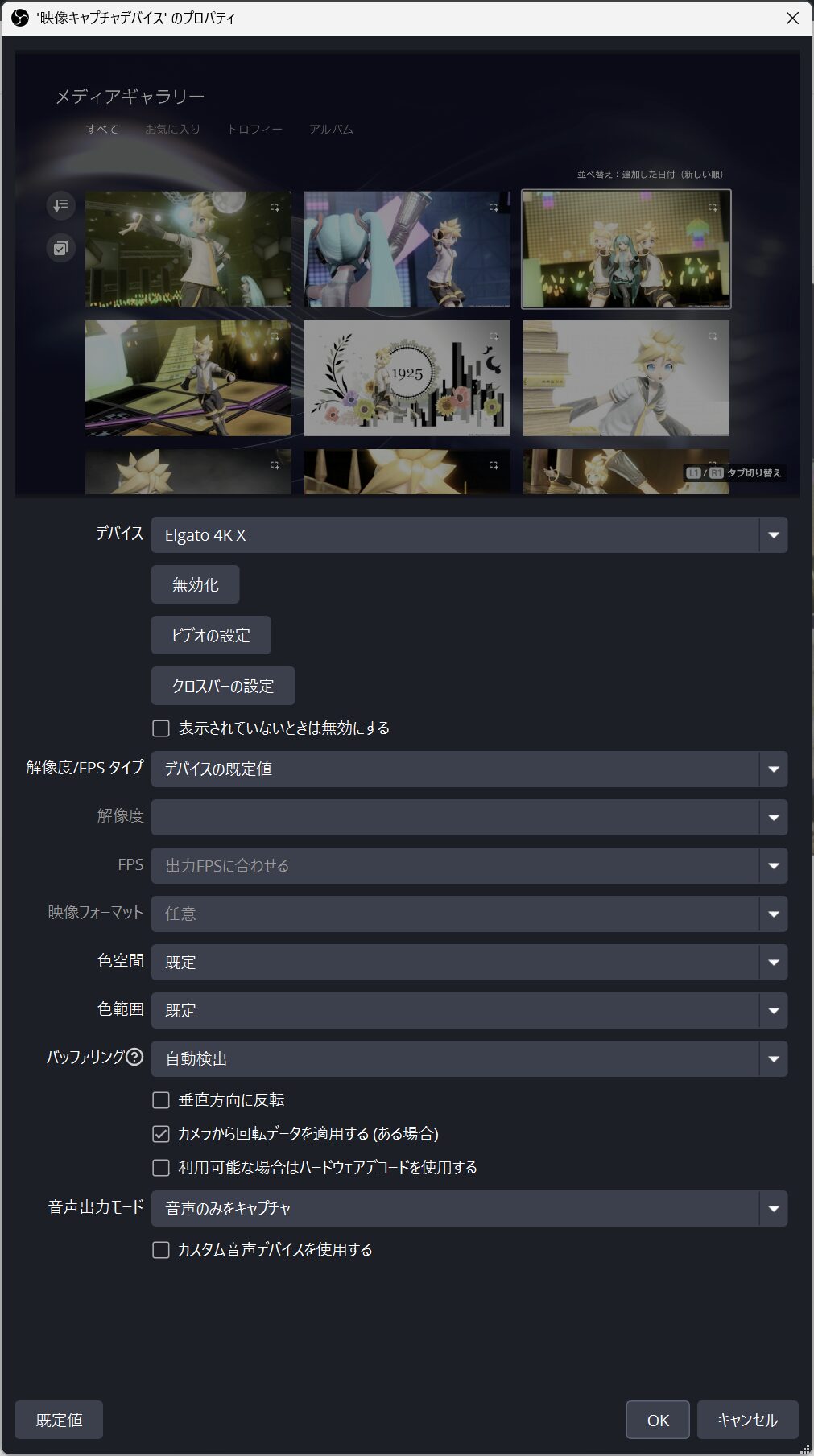

映像フォーマット、色空間を指定せずに任意or規定にしてください。
（↓では色空間を明示していますが、「規定」でもよいです）
Switch1以外にもSDR出力しかできない端末はすべてこれが影響するので、
この設定を見直してください。
PS5がゲームによってビビッドになったりならなかったりする

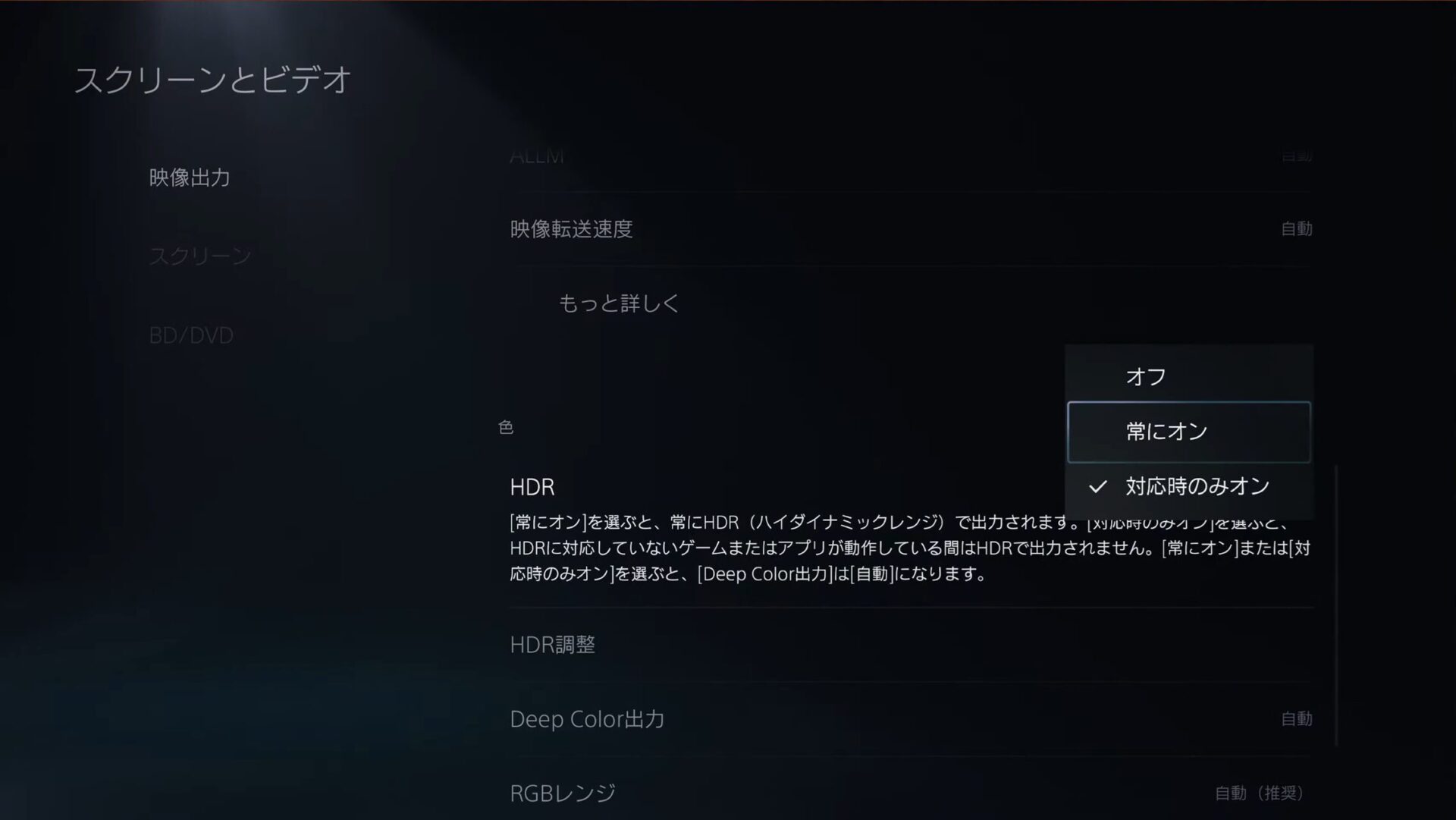

PS5の設定＞スクリーンとビデオ＞映像出力 の、
HDRを「常にオン」にするとよろし。
対応時のみオン、だと、対応していないソフトや画面はSDRになってしまうので、上のSwitchみたいな対応が必要になるぞ。
むすび
今のところ気が付いた点はこんな感じ。
まだテストできてない部分があるので、今後もちょっとずつ調整していきます。
あと…Elgato製品は不安定とも聞くので、もし不安定になったらすぐAVerMediaのキャプボに戻します。
続報（2025.06.04） なんとセットした翌日に不安定になったので即戻しました。
